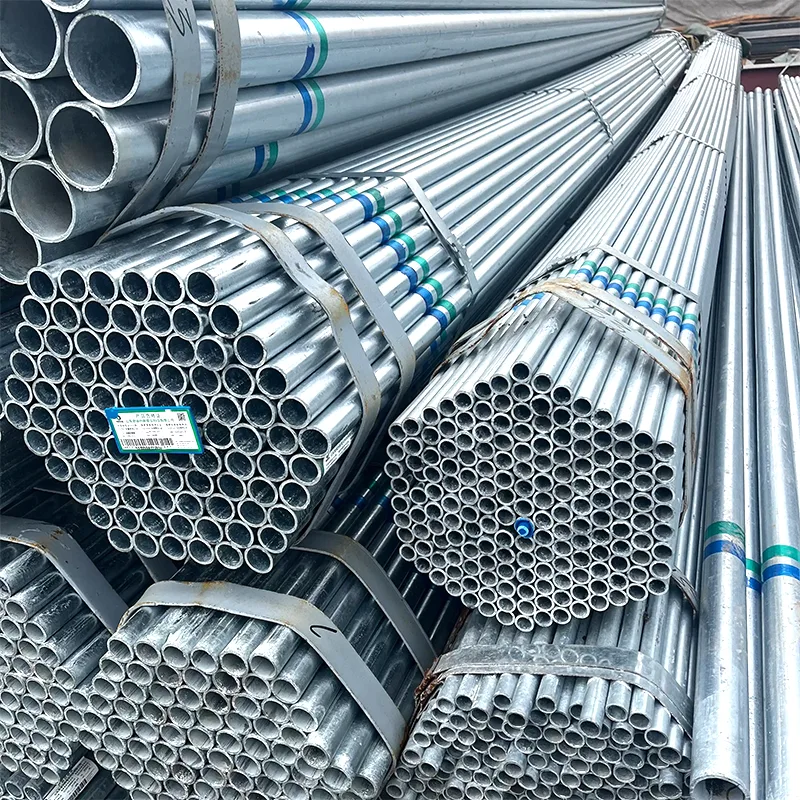

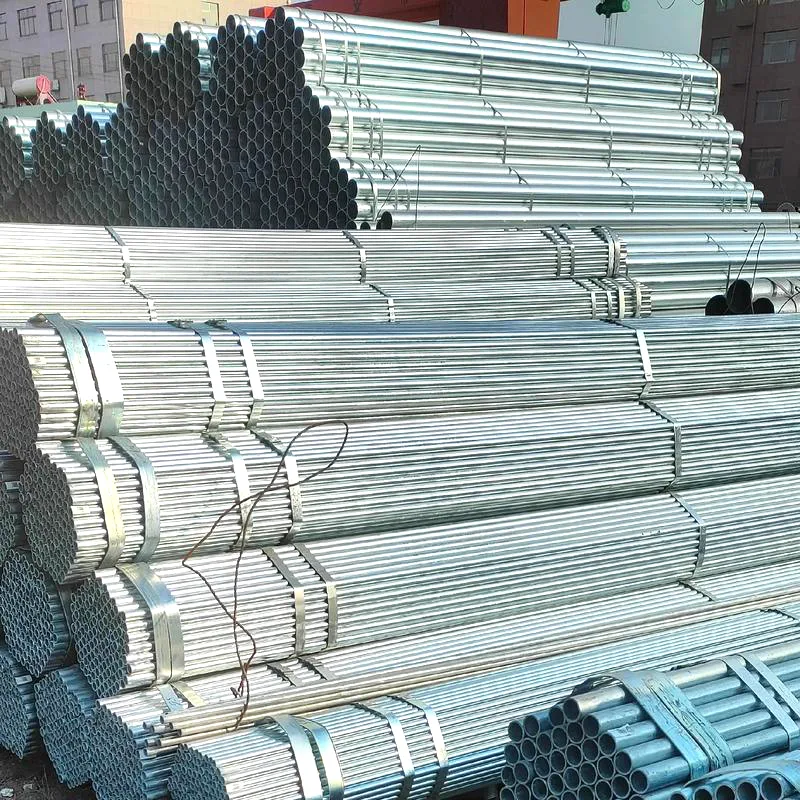

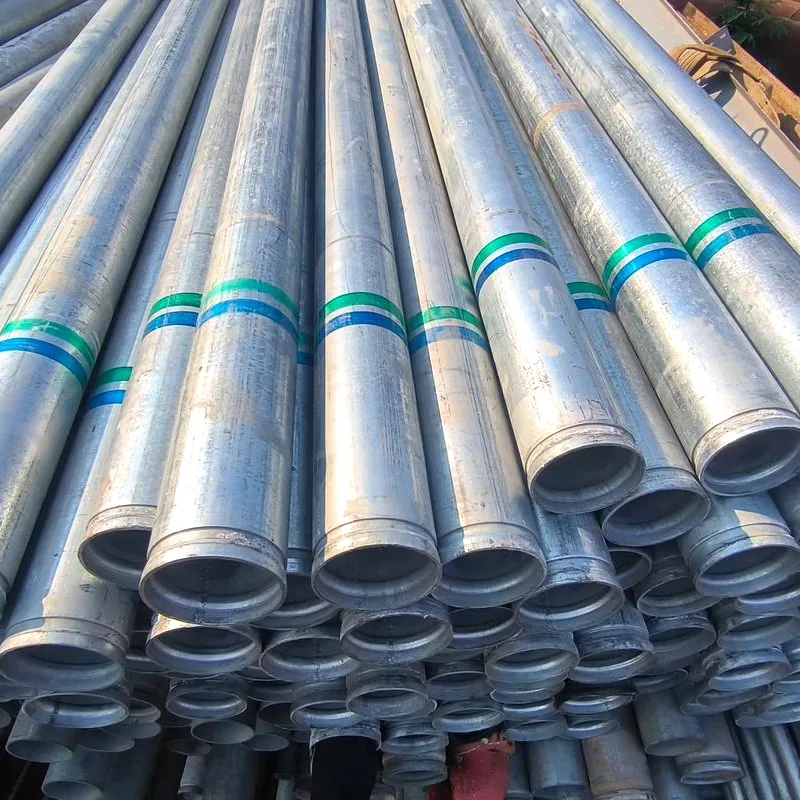

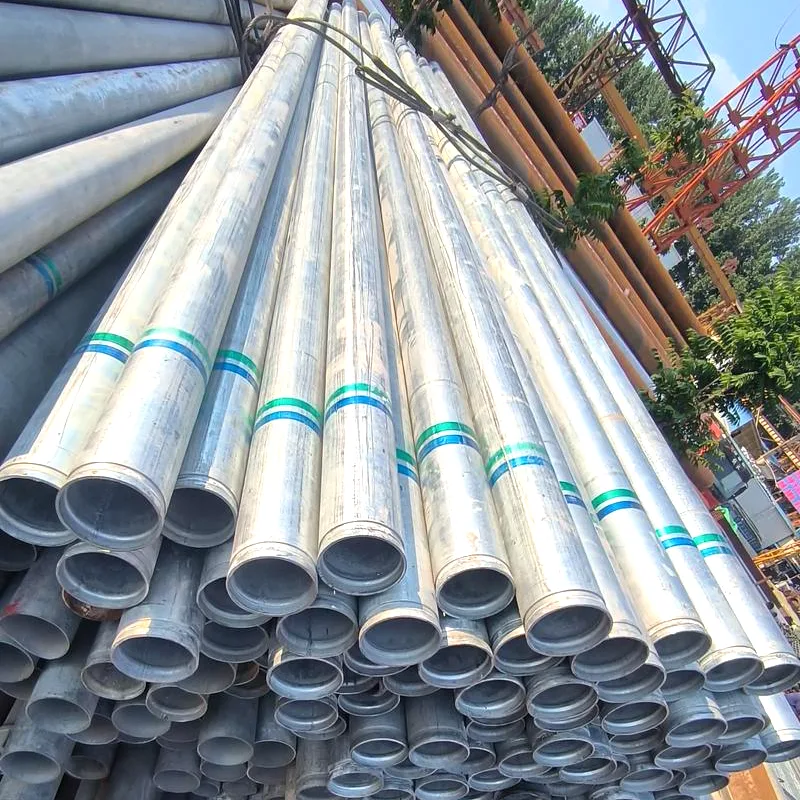

अग्रणी निर्माता से थोक गैल्वेनाइज्ड स्टील पाइप

नाममात्र व्यास (डीएन)

इंच दर्शाते हैं:

बाहरी व्यास (मिमी)

मानक दीवार की मोटाई (मिमी)

अतिरिक्त मोटाई (मिमी)

सैद्धांतिक वजन (किलो/मीटर)

विशिष्ट अनुप्रयोग परिदृश्य

डीएन15

1/2"

21.3

2.75

3.25

1.28

घरेलू पाइपलाइन और बिजली की वायरिंग, उपकरण पाइपिंग

DN20

3/4"

26.9

2.75

3.5

1.66

इनडोर जल आपूर्ति पाइप, छोटे अग्नि सुरक्षा पाइप

डीएन25

1"

33.7

3.25

4

2.42

वॉटर हीटर कनेक्शन पाइप, हीटिंग पाइप

डीएन32

1.2"

42.4

3.25

4

3.13

वाणिज्यिक भवन जल आपूर्ति और जल निकासी, एयर कंडीशनिंग पाइप

डीएन40

1.5"

48.3

3.5

4.25

3.84

अग्नि सुरक्षा पाइपलाइन, औद्योगिक संयंत्र जल आपूर्ति पाइप

DN50

2"

60.3

3.5

4.5

4.88

बाहरी जल आपूर्ति पाइप, मुख्य अग्नि सुरक्षा पाइपलाइन

डीएन65

2.5"

76.1

3.75

4.5

6.64

आवासीय जल आपूर्ति पाइप, स्प्रिंकलर सिस्टम

डीएन80

3"

88.9

4

4.75

8.34

नगरपालिका पाइप नेटवर्क, बड़े पैमाने पर अग्नि सुरक्षा प्रणालियाँ

डीएन100

4"

114.3

4

5

10.85

औद्योगिक द्रव परिवहन, सीवेज पाइप

डीएन125

5"

140

4.5

5.5

15.04

बड़े भवन में जल आपूर्ति, सेंट्रल एयर कंडीशनिंग मुख्य पाइप

डीएन150

6"

168.3

4.5

5.5

18.18

नगर निगम इंजीनियरिंग, हीटिंग पाइपलाइन

डीएन200

8"

219.1

6

7

31.52

शहरी जल आपूर्ति ट्रंक लाइनें, बड़े सीवेज पाइप

वर्गाकार पाइप विशिष्टताएँ (मिमी):

दीवार की मोटाई सीमा (मिमी):

सामान्य दीवार की मोटाई (मिमी):

सैद्धांतिक वजन (किलो/मीटर)

विशिष्ट अनुप्रयोग परिदृश्य

20×20

1.0-2.5

1.5, 2.0

0.88-1.76

फर्नीचर फ्रेम, हल्की रेलिंग

25×25

1.2-3.0

1.5, 2.5

1.18-2.75

बाड़, अलमारियाँ, सजावटी घटक

30×30

1.2-3.0

2.0, 2.5

1.71-2.75

इस्पात संरचना समर्थन, दरवाजे और खिड़की के फ्रेम

40×40

1.5-3.5

2.0, 2.75

2.22-3.85

फोटोवोल्टिक ब्रैकेट, बिलबोर्ड फ्रेम

50×50

1.5-4.0

2.5, 3.0

3.32-4.43

ग्रीनहाउस, रेलिंग पोस्ट

60×60

2.0-4.5

2.75, 3.5

4.53-6.42

इस्पात संरचनाएं, सीढ़ी रेलिंग का निर्माण

80×80

2.0-5.0

3.0, 4.0

7.01-9.23

पुल की रेलिंग, बड़ी इस्पात संरचनाएँ

100×100

2.5-6.0

3.5, 4.5

10.60-14.69

फ़ैक्टरी कॉलम, नगरपालिका इंजीनियरिंग घटक

120×120

3.0-6.0

4.0, 5.0

14.20-17.65

भारी इस्पात संरचनाएं, उपकरण समर्थन

150×150

3.5-8.0

4.5, 6.0

19.83-26.24

बड़ी इमारत भार वहन करने वाली संरचनाएँ

200×200

4.0-10.0

5.0, 8.0

30.14-47.10

ऊँची-ऊँची इमारतें, इस्पात संरचनाएँ, बड़े स्टेडियम
