कार्बन स्टील पाइप फिटिंग

कार्बन स्टील पाइप फिटिंग विनिर्देशों को मुख्य रूप से बाहरी व्यास (Φ) × दीवार की मोटाई (मिमी) द्वारा पहचाना जाता है, जो अनुप्रयोगों की एक विस्तृत श्रृंखला को कवर करता है, मुख्य रूप से छोटे और मध्यम व्यास।

इन्हें उपयोग के आधार पर मानक और कस्टम विशिष्टताओं में वर्गीकृत किया गया है:

बाहरी व्यास सीमा: Φ18mm, Φ25mm, Φ32mm, Φ42mm, Φ48mm, Φ57mm, Φ60mm, Φ76mm, Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ219mm, Φ273mm, Φ325mm, Φ426 मिमी (मानक अधिकतम Φ426 मिमी, अतिरिक्त बड़े व्यास को Φ630 मिमी तक अनुकूलित किया जा सकता है)

दीवार की मोटाई सीमा: 2.5 मिमी ~ 12 मिमी (मानक), 2.0 मिमी तक पतले पाइप, 20 मिमी तक अनुकूलित मोटे पाइप, दीवार की मोटाई सहनशीलता ± 0.1 मिमी ~ ± 0.3 मिमी

निश्चित लंबाई: 6 मीटर और 12 मीटर मानक लंबाई हैं, 9 मीटर और 15 मीटर जैसी कस्टम लंबाई उपलब्ध हैं, जो पूरे रोल/रोल का समर्थन करती हैं। एकल-टुकड़ा काटना

कार्बन स्टील पाइप फिटिंग प्रसंस्करण को सामग्री, आकार, प्रदर्शन और परीक्षण की पूरी प्रक्रिया को कवर करते हुए बहु-आयामी मानकों का पालन करना चाहिए।

मुख्य मानकों को घरेलू और अंतर्राष्ट्रीय श्रेणियों में विभाजित किया गया है:

उत्पाद प्रकार

निर्माता घरेलू और विदेशी परियोजनाओं की जरूरतों को पूरा करते हुए, चार आयामों: सामग्री, प्रक्रिया, अनुप्रयोग और विशेष उपचार के आधार पर सीमलेस कार्बन स्टील पाइप की एक पूरी श्रृंखला प्रदान कर सकते हैं:

सामग्री वर्गीकरण द्वारा

उच्च गुणवत्ता वाला कार्बन स्टील: 10#, 20# (कोर मुख्यधारा, द्रव परिवहन, स्वच्छ पानी और कम दबाव वाली भाप के लिए उपयुक्त)

साधारण कार्बन स्ट्रक्चरल स्टील: Q195, Q215, Q235B/C/D (संरचनात्मक उपयोग, कम तापमान वाले वातावरण और सामान्य जल आपूर्ति और जल निकासी के लिए उपयुक्त)

कम-मिश्र धातु उच्च शक्ति स्टील: Q355B, Q355C, Q420 (उच्च दबाव की स्थिति, भारी संरचनाओं और इंजीनियरिंग मशीनरी के लिए उपयुक्त)

विदेशी विशिष्ट सामग्री: ASTM A53 Gr.B, API 5L Gr.B/X42, EN 10302 S235JR (विदेशी नगरपालिका और तेल और गैस परियोजनाओं के लिए उपयुक्त)

उत्पादन प्रक्रिया द्वारा वर्गीकरण

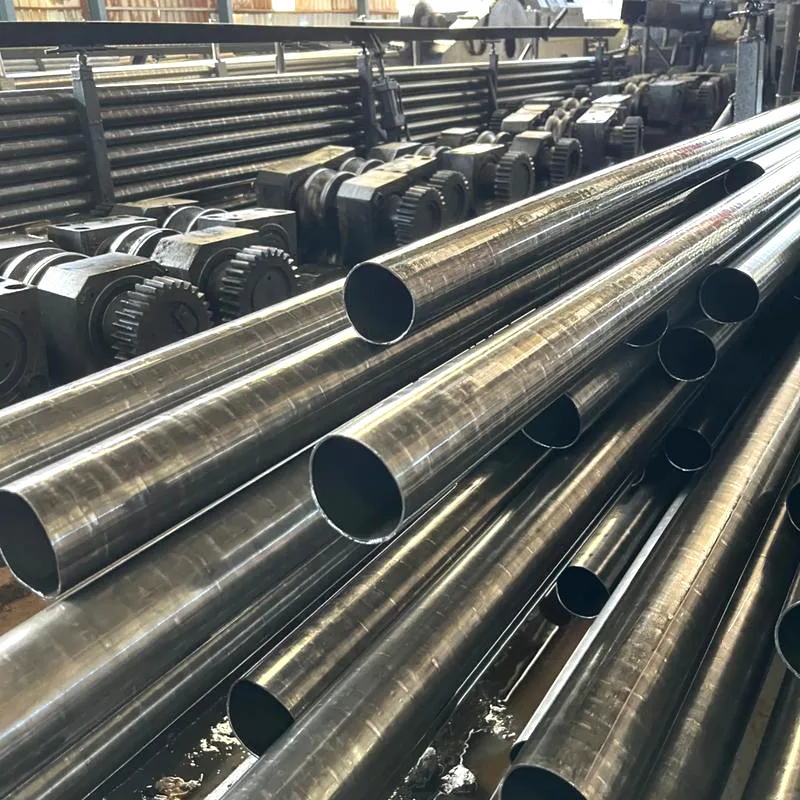

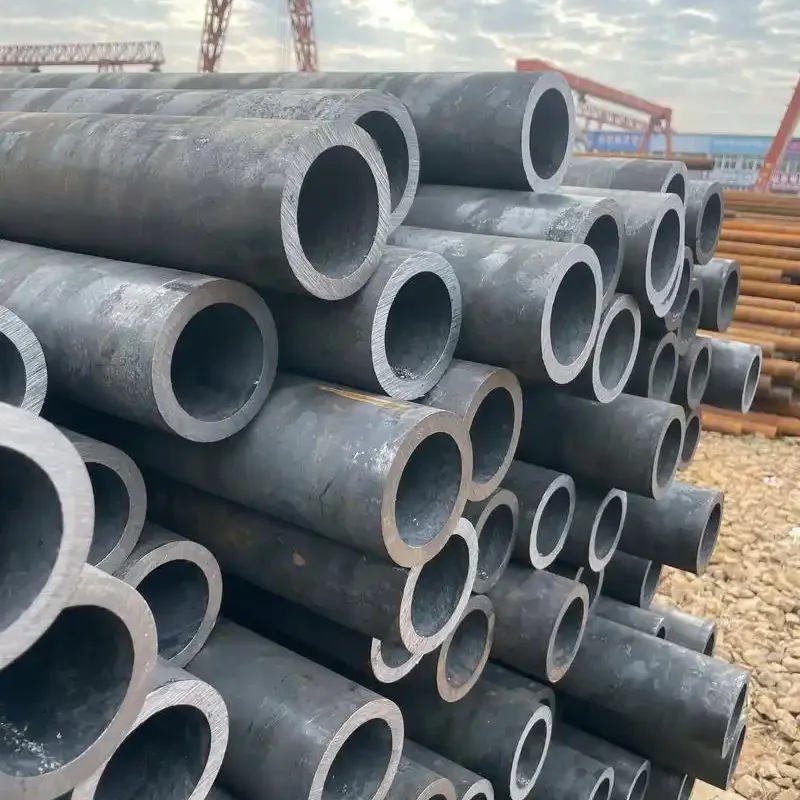

हॉट-रोल्ड सीमलेस ट्यूब: उच्च गठन दक्षता, समान दीवार मोटाई, पारंपरिक संरचनाओं और बड़े-व्यास पाइपलाइनों के लिए उपयुक्त

कोल्ड-ड्रॉन/कोल्ड-रोल्ड सीमलेस ट्यूब: उच्च आयामी सटीकता, चिकनी सतह, सटीक फिटिंग, ऑटोमोटिव तेल लाइनों और घरेलू उपकरण घटकों के लिए उपयुक्त

अनुप्रयोग द्वारा वर्गीकरण

द्रव परिवहन पाइप: जीबी/टी 8163 20#/क्यू235बी, पानी, गैस और संपीड़ित हवा के लिए उपयुक्त

संरचनात्मक पाइप: GB/T 8162 Q235B/Q355B, बिल्डिंग सपोर्ट, मशीनरी फ्रेम और पाइलिंग के लिए उपयुक्त

उच्च दबाव विशेष पाइप: Q355B/निम्न मिश्र धातु, बिजली संयंत्र बॉयलर, हाइड्रोलिक सिस्टम और उच्च दबाव तेल और गैस के लिए उपयुक्त

विशेष प्रसंस्करण प्रकार

परिशुद्धता सीमलेस ट्यूब: बाहरी व्यास सहिष्णुता ±0.05 मिमी, सतह Ra≤0.8μm, परिशुद्धता उपकरण और उपकरण ट्यूबों के लिए उपयुक्त

संक्षारण प्रतिरोधी सीमलेस ट्यूब: 3PE/FBE संक्षारण रोधी कोटिंग, तटीय, उच्च आर्द्रता और रासायनिक रूप से संक्षारक वातावरण के लिए उपयुक्त।

निर्बाध इंसुलेटेड पाइप: पॉलीयूरेथेन इन्सुलेशन परत, थर्मल स्टीम पाइपलाइनों के लिए उपयुक्त।

कस्टम-आकार का सीमलेस पाइप: विशेष संरचनात्मक आवश्यकताओं को पूरा करने के लिए वर्गाकार, अंडाकार और अन्य कस्टम क्रॉस-सेक्शन।
