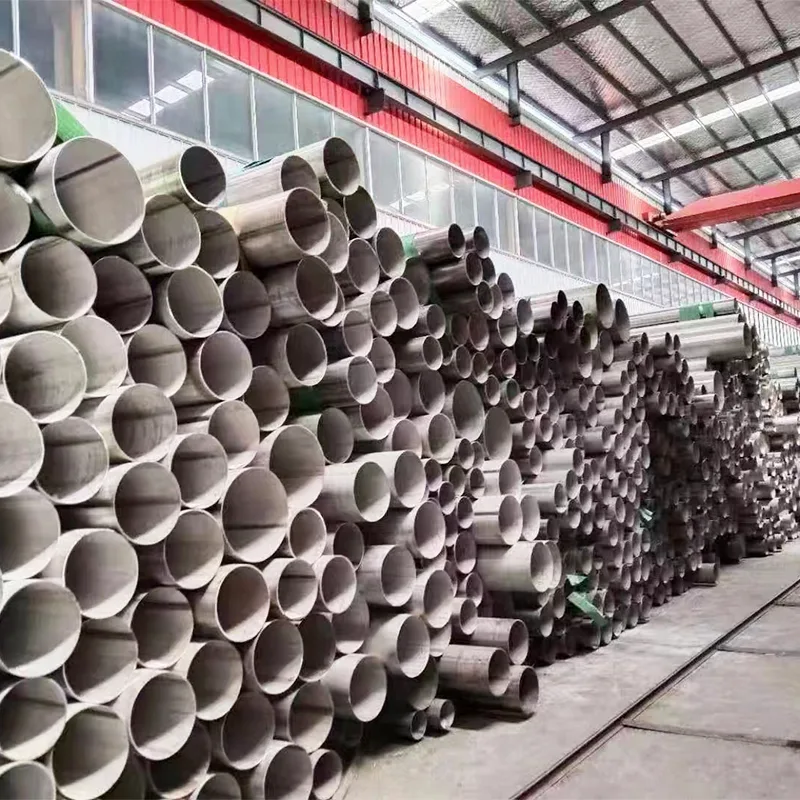

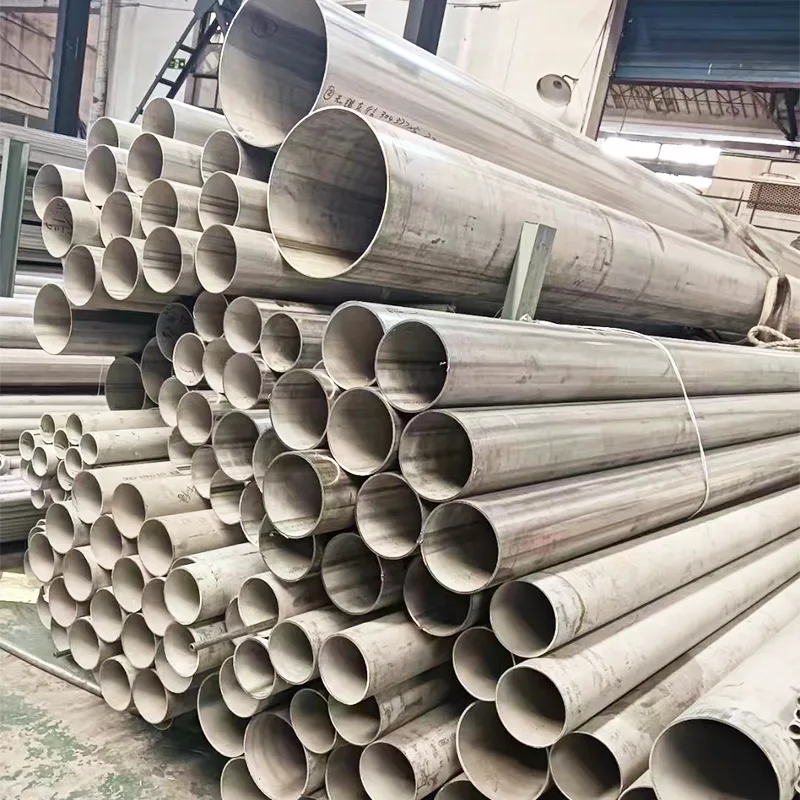

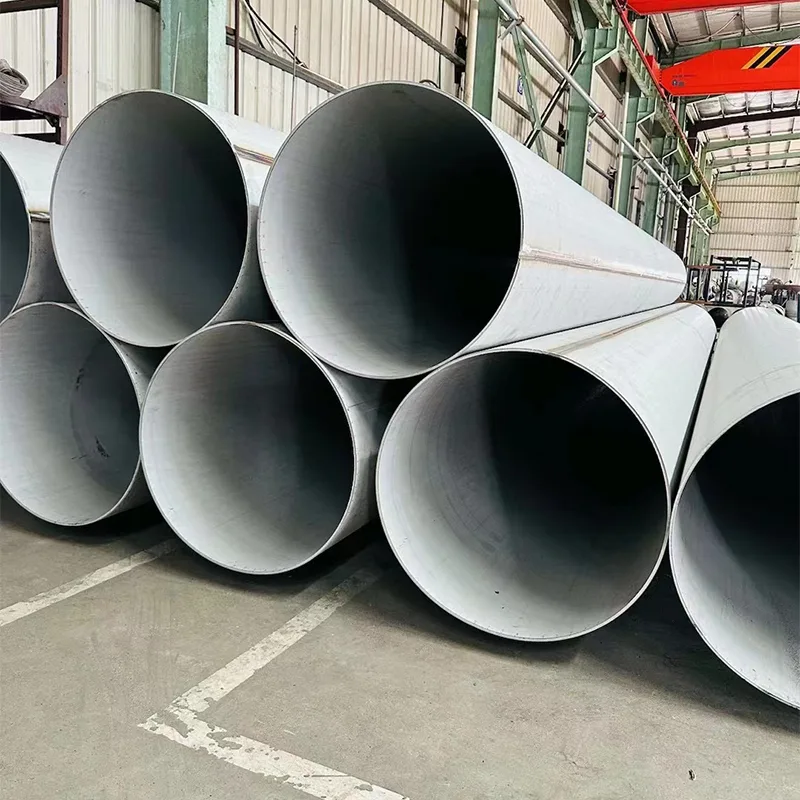

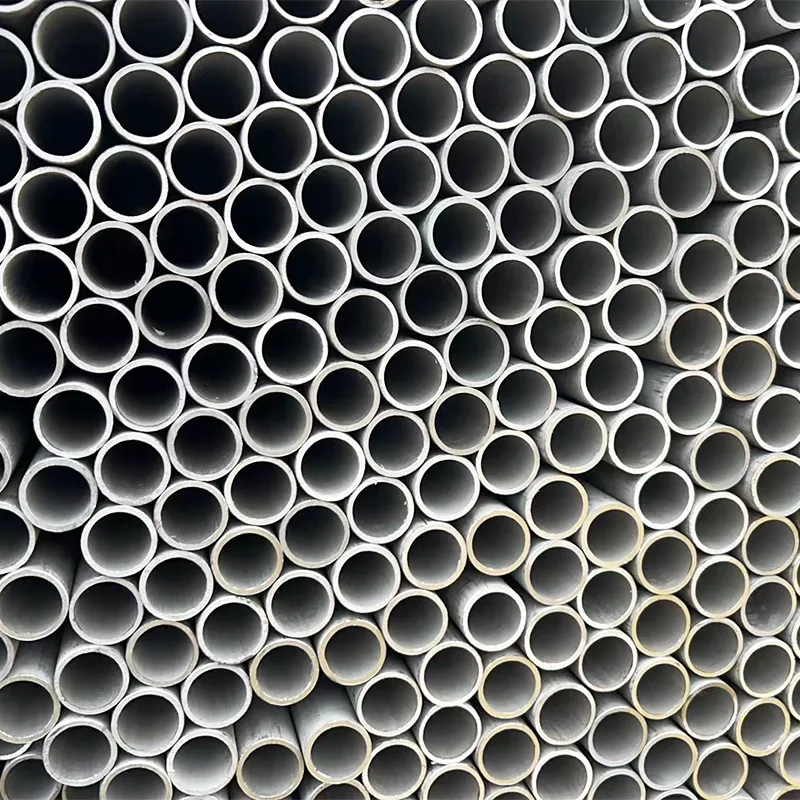

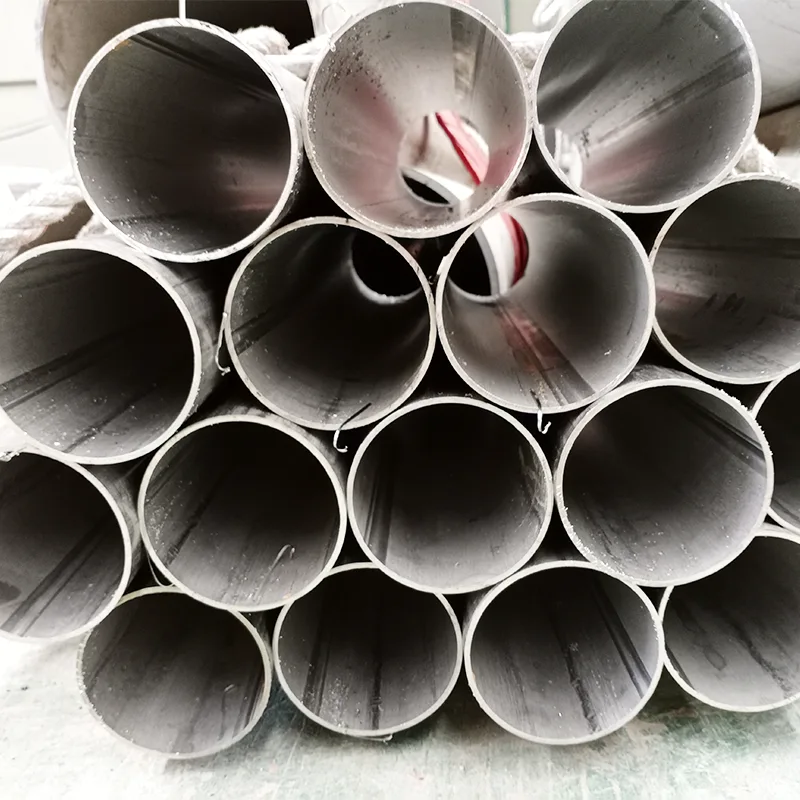

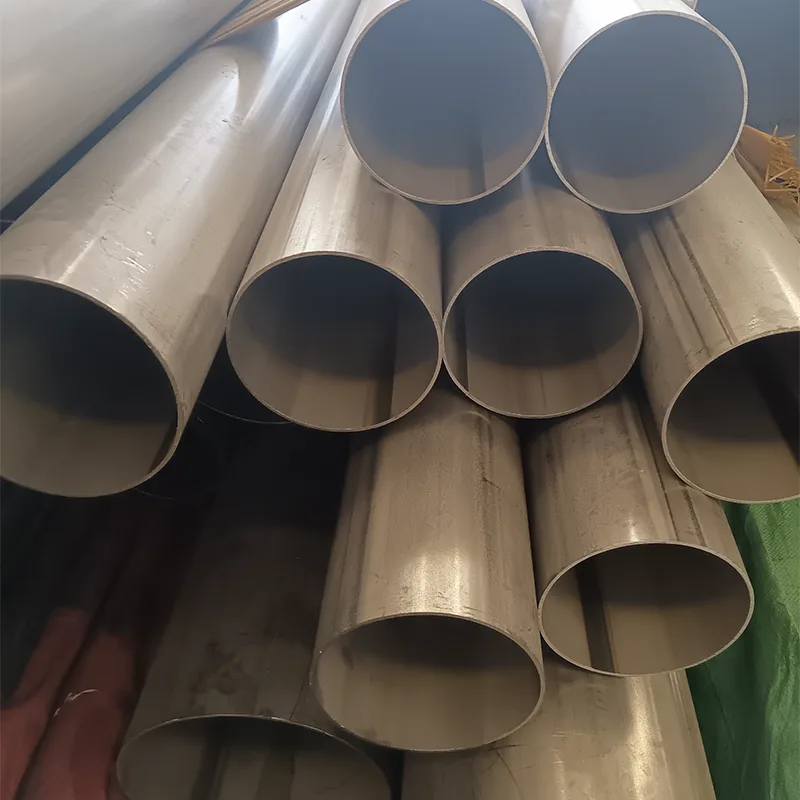

304 स्टेनलेस स्टील वेल्डेड पाइप
304 स्टेनलेस स्टील वेल्डेड पाइप उत्कृष्ट संक्षारण प्रतिरोध, जंग और नमी संरक्षण प्रदर्शित करते हैं, और स्थिर तापमान प्रतिरोध के साथ बाहरी आर्द्र और हल्के अम्लीय/क्षारीय वातावरण के अनुकूल हो सकते हैं। सामग्री सुरक्षित, स्वच्छ और गंधहीन है और भोजन और जल आपूर्ति मानकों को पूरा करती है। चीनी 304 स्टेनलेस स्टील वेल्डेड पाइप निर्माता सटीक आयाम, समान दीवार मोटाई, अच्छा दबाव प्रतिरोध, स्थायित्व और लंबी सेवा जीवन के साथ पाइप प्रदान करते हैं।
304 स्टेनलेस स्टील वेल्डेड पाइपों की दबाव-वहन क्षमता मुख्य रूप से दीवार की मोटाई, बाहरी व्यास, सामग्री की ताकत, वेल्डिंग की गुणवत्ता और ऑपरेटिंग तापमान पर निर्भर करती है, और मानकीकृत सुरक्षा कारक डिजाइन विनिर्देशों का पालन करना चाहिए। निम्नलिखित एक सिस्टम विवरण है:
I.मुख्य प्रभावशाली कारक
|
प्रभावित करने वाले कारक: |
मुख्य टिप्पणियाँ: |
|
दीवार की मोटाई (टी) |
दीवार की मोटाई जितनी अधिक होगी, दबाव सहने की क्षमता उतनी ही मजबूत होगी, जो सीधा संबंध दर्शाता है। |
|
बाहरी व्यास (डी) |
बाहरी व्यास जितना बड़ा होगा, समान दीवार की मोटाई के लिए दबाव-वहन क्षमता उतनी ही कम होगी, जो विपरीत सहसंबंध दर्शाता है। |
|
भौतिक शक्ति |
304 मानक तन्य शक्ति ≥ 520 एमपीए, उपज शक्ति ≥ 210 एमपीए। |
|
वेल्डिंग की गुणवत्ता |
वेल्ड दक्षता (ई) वास्तविक दबाव वहन क्षमता को प्रभावित करती है; उच्च गुणवत्ता वाले वेल्डेड पाइप 0.85-0.95 का ई मान प्राप्त कर सकते हैं। |
|
परिचालन तापमान |
जैसे-जैसे तापमान बढ़ता है, स्वीकार्य तनाव कम हो जाता है; कमरे के तापमान (20℃) पर प्रदर्शन इष्टतम है। |
|
सुरक्षा कारक |
द्रव पाइपों को आम तौर पर स्वीकार्य तनाव से 2-3 गुना की आवश्यकता होती है; उच्च दबाव वाले खतरनाक मीडिया को 4 गुना या अधिक की आवश्यकता होती है। |
द्वितीय. दबाव गणना सूत्र
1. सैद्धांतिक विस्फोट दबाव (बार्लो फॉर्मूला): P₁=2σt/D (σ एमपीए में तन्य शक्ति है, टी मिमी में दीवार की मोटाई है, डी मिमी में बाहरी व्यास है)
2. स्वीकार्य कार्य दबाव (आमतौर पर इंजीनियरिंग में प्रयुक्त): P₂=(2×S×E×t)/(D−t) (S स्वीकार्य तनाव है, E वेल्ड दक्षता है, t दीवार की मोटाई है, D बाहरी व्यास है) 304 स्टेनलेस स्टील कमरे के तापमान पर स्वीकार्य तनाव S≈137-170MPa (40% तन्य शक्ति के आधार पर)
तृतीय. सामान्य विशिष्टता दबाव संदर्भ तालिका (कमरे का तापमान, सुरक्षा कारक 2)
|
सैद्धांतिक विस्फोट दबाव (एमपीए) |
अनुमेय कार्य दबाव (एमपीए) |
लागू परिदृश्य |
|
54.7 |
27.3 |
कम दबाव वाले सजावटी पाइप, फर्नीचर समर्थन |
|
50 |
25 |
दरवाजे और खिड़की के फ्रेम, छोटी रेलिंग |
|
40.5 |
20.3 |
सीढ़ी की रेलिंग, आंतरिक सजावट |
|
41.2 |
20.6 |
बालकनी की रेलिंग, इंजीनियरिंग कॉलम |
|
34.2 |
17.1 |
बड़ी बाड़ें, लैंडस्केप पाइप |
|
29.6 |
14.8 |
बाहरी सुरक्षा, सामान्य द्रव परिवहन |
|
26.3 |
13.2 |
औद्योगिक पाइपलाइन, जल उपचार प्रणाली |
नोट: 1MPa≈10kg/cm², स्वीकार्य दबाव पहले से ही सुरक्षा कारक पर विचार करता है
चतुर्थ. अनुप्रयोग परिदृश्य और दबाव अनुशंसाएँ
|
अनुप्रयोग परिदृश्य |
अनुशंसित परिचालन दबाव: |
अनुशंसित दीवार की मोटाई: |
|
नागरिक जल आपूर्ति |
≤1.0MPa |
≥1.2मिमी |
|
औद्योगिक तरल पदार्थ (गैर-संक्षारक) |
≤2.5MPa |
≥2.0मिमी |
|
गर्म पानी की व्यवस्था |
≤1.6MPa |
≥1.5मिमी |
|
कम दबाव वाला गैस संचरण |
≤0.6MPa |
≥1.0मिमी |
|
उच्च दबाव की स्थिति |
अनुकूलित मोटी दीवार की मोटाई + गैर-विनाशकारी परीक्षण की आवश्यकता। |
≥3.0 मिमी, वेल्ड का एक्स-रे निरीक्षण |
उपयोग के लिए उपयुक्त: 304 स्टेनलेस स्टील स्टेनलेस स्टील वेल्डेड पाइप के अनुप्रयोग:
1. बाहरी उपयोग: बालकनी की रेलिंग, बाहरी सीढ़ियाँ, आंगन की बाड़, बाहरी इंजीनियरिंग घटक; बारिश और नमी के प्रति प्रतिरोधी, और जंग लगने की संभावना कम।
2. तटीय नमक कोहरा क्षेत्र: समुद्र तटीय इमारतें और सुविधाएं; नमक के क्षरण को प्रभावी ढंग से रोकता है और जंग के धब्बे लगने की संभावना कम होती है।
3. पेयजल और खाद्य उद्योग: नल जल परिवहन, खानपान उपकरण पाइप, जल शोधन उपकरण; सुरक्षित, स्वच्छ और गैर विषैले पदार्थ।
4. आर्द्र रसोई और बाथरूम वातावरण: रसोई और बाथरूम हार्डवेयर, बाथरूम फिटिंग, प्लंबिंग पाइप; नमी और ऑक्सीकरण के लिए दीर्घकालिक प्रतिरोध।
5. हल्की औद्योगिक स्थितियाँ: साधारण रासायनिक तरल पदार्थ, निकास गैस वेंटिलेशन, पर्यावरण संरक्षण उपकरण पाइप; हल्के अम्ल और क्षार के प्रति प्रतिरोधी।
6. दीर्घकालिक स्थायित्व परियोजनाएं: लंबी सेवा जीवन और कम रखरखाव लागत के लिए; आसानी से जंग लगने वाले पाइपों का प्रतिस्थापन।
7. उच्च और निम्न तापमान दोनों के लिए उपयुक्त: दैनिक उच्च तापमान स्थितियों के अनुकूल; गर्म और ठंडे दोनों वातावरणों में स्थिर प्रदर्शन और कोई विकृति नहीं।
